Matlab adalah salah satu aplikasi atau software yang bisa digunakan untuk membuat sebuah program sederhana bahkan sampai program yang advance sekalipun. Matlab berbeda dengan bahasa pemrograman yang lainnya seperti Delphi, Basic ataupun C++ karena Matlab termasuk ke dalam kategori bahasa pemrograman yang sangat mudah dipahami, seperti saya yang noob juga ternyata langsung paham, hehe.
Matlab juga merupakan bahasa pemrograman tingkat tinggi yang dikhususkan
untuk kalian para pecinta matematik, kenapa? Karena Matlab biasanya digunakan
untuk keperluan seperti komputasi teknis, pemrograman dan visualisasi komputasi
matematik, analisis data, simulasi dan pembuatan model-model perhitungan
lainnya. Matlab juga didukung oleh fasilitas GUI (Graphical User Interface)
yang semakin memudahkan para pengembang awam seperti saya karena interface yang
ditampilkan tidak hanya berupa text. Dengan
fasilitas ini seorang pengembang komputasi akan dengan mudah membuat sebuah
aplikasi sederhana yang bisa digunakan dalam kehidupan sehari-hari.
Kali ini saya akan mencoba membuat salah satu aplikasi kalkulator sederhana
yang berfungsi untuk menghitung sisa pembagian dari suatu bilangan atau biasa
kita sebut dengan Mod.
Nah,
untuk aplikasinya sendiri saya memakai Matlab R2007b karena pc saya termasuk
kategori kentang, hehe. Oke, berikut
ini tahapan-tahapan cara pembuatannya :

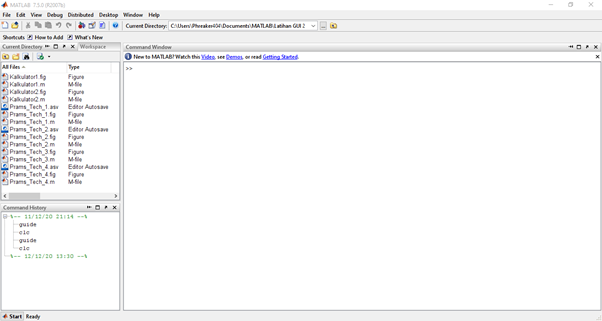

1. Buka aplikasi Matlab
 |
| Gambar 1 |
2.
Buka Lembar

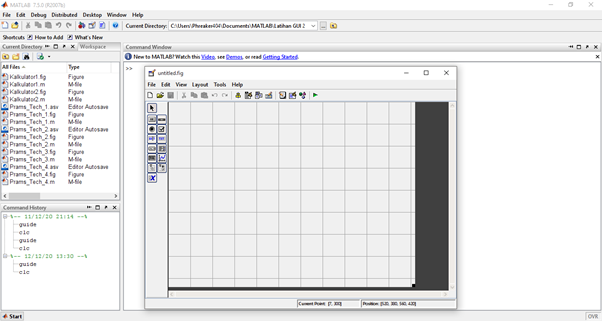

Kerja GUI Matlab dengan cara ketik “guide”
(tanpa tanda “”) pada command window
dan tekan enter, sehingga muncul
interface seperti pada gambar di bawah ini
 |
| Gambar 2 |
Atau bisa juga dengan cara klik menu Icon
GUIDE seperti gambar di bawah ini (versi
terbaru New >> Graphical User
Interface)
 |
| Gambar 3 |
3.
Klik “OK” pada GUIDE Quick Start >> Create New GUI >> Blank GUI (dafeult)
 |
| Gambar 4 |
Sehingga akan muncul interface GUIDE
Matlab seperti gambar berikut ini
 |
| Gambar 5 |
4.
Untuk
menampilkan nama-nama palet komponen, bisa dengan klik menu File >> Preferences
 |
| Gambar 6 |

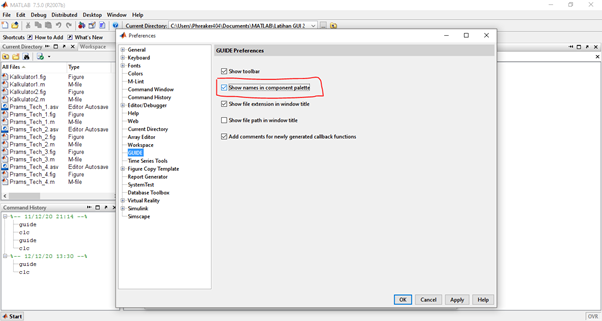

Kemudian beri tanda centang (√) pada pilihan Show names in component pallete lalu klik “OK”
 |
| Gambar 7 |
Sehingga akan berubah menjadi seperti ini
 |
| Gambar 8 |
5.
Buat
desain interface aplikasi sesuai dengan kebutuhan, karena aplikasi Mod maka
menggunakan component utama 5 Static
text, 2 Edit Text, 1 Push Button, dan component pendukung seperti Panel, 1
Static Text, 1 Push Button
 |
| Gambar 9 |
6.
Edit property masing-masing component dengan cara double klik pada tiap component lalu edit property-nya sesuai dengan tabel berikut :
| No | Nama Component | Property | Nilai |
|---|---|---|---|
| 1 | Static Text | FontSize | 14 |
| String | Kalkulator Mod | ||
| Tag | text1 | ||
| 2 | Static Text | FontSize | 12 |
| String | Nilai Mod | ||
| Tag | text2 | ||
| 3 | Static Text | FontSize | 12 |
| String | 4 | ||
| Tag | text3 | ||
| 4 | Static Text | FontSize | 12 |
| String | Masukkan Bilangan | ||
| Tag | text4 | ||
| 5 | Static Text | FontSize | 12 |
| String | Hasil Mod | ||
| Tag | text5 | ||
| 6 | Static Text | FontSize | 12 |
| String | ----------sedang proses----------- | ||
| Tag | text6 | ||
| 7 | Edit Text | FontSize | 12 |
| String | <kosongkan saja> | ||
| Tag | edit2 | ||
| 8 | Edit Text | FontSize | 12 |
| String | <kosongkan saja> | ||
| Tag | edit3 | ||
| 9 | Push Button | FontSize | 12 |
| String | HITUNG | ||
| Tag | pushbutton1 | ||
| 10 | Push Button | FontSize | 12 |
| String | THANKS |

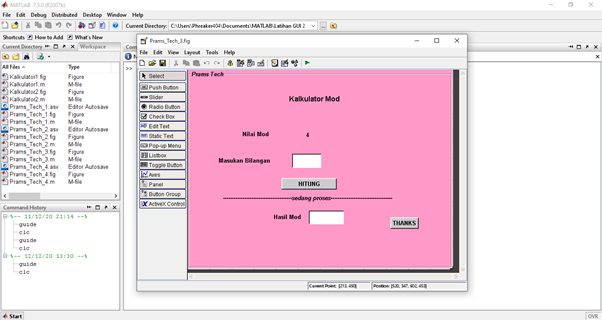

Sehingga interface desain GUI-nya akan menjadi seperti ini
 |
| Gambar 10 |
7.

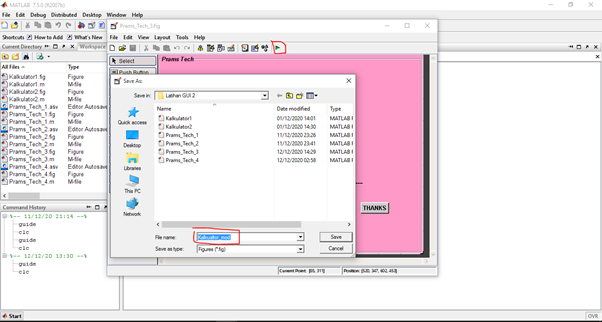

Run atau Jalankan program dengan klik tombol play berwarna
hijau, kemudian save dengan nama “kalkulator_mod”
(tidak bisa menggunakan spasi maka diganti “_”)
 |
| Gambar 11 |

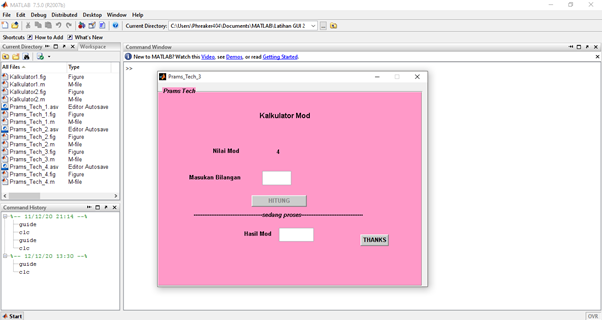

Sehingga akan muncul interface seperti ini
 |
| Gambar 12 |
8.
Isikan
script atau rumus pada program
aplikasi
Sintaks – sintaks yang digunakan saya bagi ke dalam beberapa bagian seperti
berikut ini :
Tahap 1
Buka M-File program tersebut, kemudian cari sintaks di bawah ini dengan
kombinasi CTRL + F :
Sintaks berwarna merah adalah sintaks bawaan M-File
Sintaks berwarna biru adalah sintaks yang digunakan untuk menonaktifkan
tombol pushbutton1 atau tombol “HITUNG”
pada gambar 10
 |
| Gambar 13 |
Tahap 2
Di lembar kerja GUI Matlab, klik kanan pada “kotak Masukan Bilangan”
kemudian pilih view callbacks >>
callback. Akan muncul sintaks berikut ini
Sintaks berwarna merah adalah sintaks bawaan M-File
Sintaks berwarna biru adalah sintaks yang digunakan untuk menaktifkan
tombol pushbutton1 atau tombol “HITUNG”
pada gambar 10
 |
| Gambar 14 |
Tahap 3
Di lembar kerja GUI Matlab, klik kanan pada tombol “HITUNG” kemudian pilih view callbacks >> callback. Akan muncul
sintaks berikut ini
Sintaks berwarna merah adalah sintaks bawaan M-File
Sintaks berwarna biru
Sintaks bil=str2double(get(handles.edit2,’String’)); digunakan untuk
mendefinisikan bahwa input bilangan dapat diubah menjadi angka dan digunakan
untuk perhitungan selanjutnya (double disarankan karena lebih cepat dari fungsi
num)
Sintaks nilai_mod=mod(bil,4); digunakan untuk menghitung nilai mod atau
sisa pembagian dari bilangan 4 (angka 4 di sini bisa diubah tergantung
permasalahan)
Sintaks set(handles.edit3,’String’,nilai_mod); digunakan untuk menampilkan
hasil dari sisa pembagian pada kotak edit3
 |
| Gambar 15 |
9.

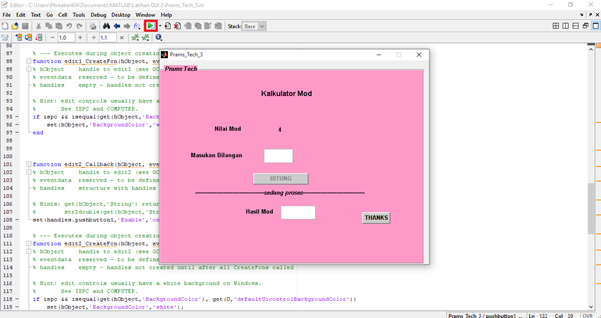

Run atau Jalankan script sehingga muncul interface
seperti gambar di bawah ini
 |
| Gambar 16 |
10.

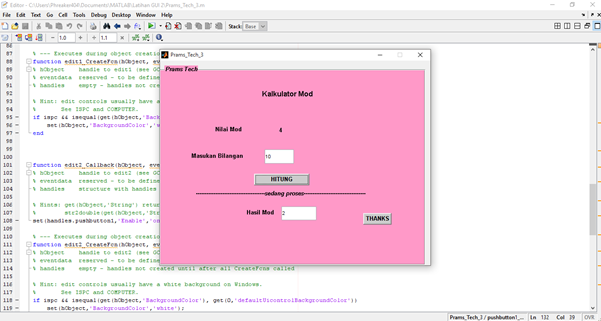

Uji Coba
Program dengan memasukkan bilangan, kemudian klik tombol “Hitung” untuk memulai
proses perhitungan dan melihat hasil program aplikasi kalkulator mod sederhana
 |
| Gambar 17 |
Demikian penjelasan singkat tentang Tutorial GUI MATLAB : Aplikasi KalkulatorMod (Sisa Pembagian) Sederhana. Apabila terdapat pertanyaan silakan bisa
langsung ketik di kolom komentar di bawah.
Untuk men-download contoh program yang sudah saya buat di atas, bisa cek di link berikut >> Download Contoh Data
Untuk pembahasan aplikasi lainnya akan segera saya publish, stay terus di sini, Enjoy...
